YK-120C 智能數字壓力校驗儀采用高精度低功耗大規模集成電路為核心器件,主要由高精度測量芯片、電池充電保護電路、傳感器和信號處理電路組成。該產品內置電流、電壓模塊、24V 電源模塊、可方便校準壓力變送器和其他壓力儀表。
二、產品優勢
高精度與可靠性：采用進口高精度芯體，經老化溫補，確保測量精準穩定。
多功能性:集壓力、電壓、電流、開關量測量及24V輸出多功能于一體。
自動校零補償：自動修正零點/溫度漂移，測量更準確穩定。
三、技術參數 ?
量程：-100kPa~100MPa （范圍內選擇）
壓力型式：絕壓 表壓 密封表壓 ?
壓力單位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O ?
精度：0.05% 、0.02% ?
電流測量：0-24mA 精度 0.05% 0.02% ?
電壓測量：0-10V 精度 0.05% 0.02% ?
激勵電壓：直流 24V±2% ?
通訊方式：無通訊/RS485 通訊 ?
補償溫度：（0～50）℃ ?
相對濕度：＜95%； ?
大氣壓力：（86～106）kPa?
存儲溫度：（-20～70）℃。 ?
白色背光，5 位數字顯示，帶進度條顯示 ?
壓力連接：M20 × 1.5mm
1.2 倍過載
四、選型表
|
YK-120C智能數字壓力校驗儀 |
||||
|
代號 |
精度 |
|||
|
S1 |
0.02級 |
|
||
|
S2 |
0.05級 |
|||
|
|
代號 |
信號輸出 |
||
|
|
01 |
無輸出 |
|
|
|
|
02 |
RS485 |
|
|
|
|
03 |
HART |
|
|
|
|
04 |
HART+RS485 |
|
|
|
|
|
代號 |
壓力范圍 |
|
|
|
|
見表1 |
G表壓 ?A絕壓 |
|
|
|
|
|
代號 |
螺紋 |
|
|
|
|
M |
詳見選型表 |
|
示例：YK-120CS202G3M14 YK-120C?智能數字壓力校驗儀?精度 0.05級?輸出 RS485 量程 0-60kp?螺紋 M20*1.5mm |
||||
|
量 程 選 型 表 |
|||||||
|
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
|
1 |
10kPa |
2 |
40kPa |
3 |
60kPa |
4 |
100kPa |
|
5 |
160kPa |
6 |
200kPa |
7 |
250kPa |
8 |
400kPa |
|
9 |
600kPa |
10 |
1MPa |
11 |
1.6MPa |
12 |
2.5MPa |
|
13 |
4MPa |
14 |
6MPa |
15 |
10MPa |
16 |
16MPa |
|
17 |
25MPa |
18 |
40MPa |
19 |
60MPa |
20 |
100MPa |
|
21 |
±20kPa |
22 |
± 50kPa |
23 |
± 5kPa |
24 |
± 10kPa |
|
25 |
30kPa |
26 |
50kPa |
27 |
± 100kPa |
28 |
10kPa |
|
29 |
500kPa |
30 |
1MPa |
31 |
100kPa |
32 |
200kPa |
|
33 |
-20kPa-0 |
34 |
-50kPa-0 |
35 |
2MPa |
36 |
-10kPa-0 |
|
37 |
-100kPa-0 |
38 |
定制 (絕壓、表壓、大氣壓) |
|
|
|
|
|
備注：A 代表絕壓；無標注代表表壓； |
|||||||
|

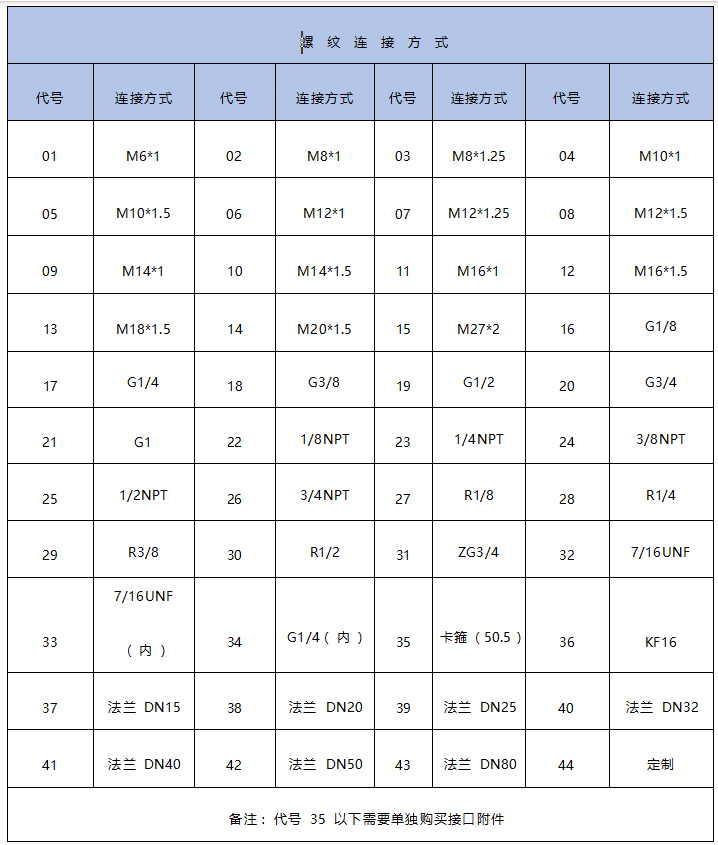

螺 紋 連 接 方 式 |
|||||||
|
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
|
01 |
M6*1 |
02 |
M8*1 |
03 |
M8*1.25 |
04 |
M10*1 |
|
05 |
M10*1.5 |
06 |
M12*1 |
07 |
M12*1.25 |
08 |
M12*1.5 |
|
09 |
M14*1 |
10 |
M14*1.5 |
11 |
M16*1 |
12 |
M16*1.5 |
|
13 |
M18*1.5 |
14 |
M20*1.5 |
15 |
M27*2 |
16 |
G1/8 |
|
17 |
G1/4 |
18 |
G3/8 |
19 |
G1/2 |
20 |
G3/4 |
|
21 |
G1 |
22 |
1/8NPT |
23 |
1/4NPT |
24 |
3/8NPT |
|
25 |
1/2NPT |
26 |
3/4NPT |
27 |
R1/8 |
28 |
R1/4 |
|
29 |
R3/8 |
30 |
R1/2 |
31 |
ZG3/4 |
32 |
7/16UNF |
|
33 |
7/16UNF ( 內 ) |
34 |
G1/4 ( 內 ) |
35 |
卡箍 ( 50.5 ) |
36 |
KF16 |
|
37 |
法蘭 DN15 |
38 |
法蘭 DN20 |
39 |
法蘭 DN25 |
40 |
法蘭 DN32 |
|
41 |
法蘭 DN40 |
42 |
法蘭 DN50 |
43 |
法蘭 DN80 |
44 |
定制 |
|
備注：代號 35 以下需要單獨購買接口附件 |
|||||||
五、證書
]]>
全自動壓力儀表檢定系統，實現真正的壓力儀表自動檢定，只要選擇好量程，一按“開始”鍵就能實現自動加壓、減壓、穩壓、記錄數據、分析誤差、打印檢定報告和證書等工作，即具有“一鍵通”壓力儀表檢定功能。
產品特點:
它為真正的全自動壓力校驗臺，只要一按開始鍵就能自動完成加壓、減壓、穩壓、記錄數據、分析誤差、打印檢定報告和證書等所有工作。
完全符合中國壓力儀表檢定規定。
不采用高壓氣瓶就能提供穩定壓力源。
內置壓力傳感器，準確度達0.02級或0.05級。
采用1臺雙通道全自動壓力校驗臺，1個檢定員日檢定儀表56臺成為現實。
可檢定壓力變送器、壓力開關（壓力控制器）、壓力指示表。
可手動設置壓力定值，自動加壓。
可手動選擇量程，自動根據所選量程的檢定點進行上行程和下行程的自動加壓。
可以預制多種壓力量程的檢定點，實現全自動檢定。
具有壓力開關的全自動檢定功能。
具有完整保護功能，過壓保護（如果超過量程的110%則會發出報警）、過流保護(當變送器電流超過20.5mA時)、泄漏、傳感器故障等報警。當發生過壓、過流、傳感器故障時停止加壓。
可與自動檢定軟件系統相連，構成全自動壓力檢定系統，檢定人員只要采用鼠標就可以完成壓力檢定工作。
性能指標 :
產品型號：XY-ZQ681（液壓） XY-ZQ860（氣壓）
工作介質：變壓器油（純凈水）或者空氣。檢定時不需外接高壓氣源，不需排空氣。
壓力范圍：(0-60)MPa； (-100～2500)kPa。
計量單位：MPa；kPa。
顯示分辯率：5位。
壓力模塊:內置或外置,可選。
準確度等級： 壓力：0.02級或0.05級，電流：0.02級。
穩壓精度：5個字以內。
標準檢定點：量程的0%、25%、50%、75%、100%，自動回程。可任意設置。
自定義檢定點：任意。
檢定點自動穩壓時間：(10～240)秒，可調整。
變送器自動檢定全程時間（9點穩壓）：5分鐘左右。
壓力開關檢定時間：2分鐘左右。
安全保護：過壓、傳感器故障等保護。
電流輸入：(1～2)路，范圍:(0～22)mA。
開關輸入：干觸點，可檢測接觸電阻。
回路電源：24VDC/30mA，如果誤接入標準表，不會損壞標準表。
壓力接口：M20*1.5內螺紋快速接頭。
電流/電壓接口：Φ6的標準香蕉形插頭。
排污口：內徑：Φ6mm。
供電電源：AC 220V/50Hz。
使用溫度：5℃～45℃。
重量：23kg。
外形尺寸：530（寬）* 300（高）*300（深）mm。
自動檢定軟件：可選。
外接標準表：可選。
]]>
????? 空盒氣壓表檢定裝置采用高精度進口諧振壓力傳感器可高精度，高分辨率測量大氣壓，采用10.4寸電容觸摸屏和WINDOW系統，拓展性強，可根據不同要求進行各類功能疊加，高精度氣壓計可以顯示大氣壓，海拔高度，溫度，等信息。
技術參數：
測量范圍：0hPa～1200hPa
準確度等級：0.02級（±0.2hPa）
分辨率：0.01hpa
檢測倉空間：400*400*800（毫米）
溫度：0-35°c
工作溫度：-10℃～40℃
存儲溫度：-30℃～50℃
電源：AC220V±22V，2A
USB接口：1個
頁面介紹：
升降速率：?jiǎn)挝?hpa/min ,可根據規程要求，控制升降壓速率
當前海拔：依據海拔和高度表折算出海拔信息
單位：不同單位切換，默認有：KPA ?PA ?hpa ??mbr ?inhg ?mmhg
數據：顯示存儲數據，默認0.5S采集存儲一次
設置：對傳感器進行標定，對機場高度進行設置
曲線保存：保存當前曲線，保存在桌面“圖片：文件夾內
計時功能：記錄時間，點擊“計時”功能開始計時，點擊“暫停”，計時結束，并清空時功能，
數據存儲和導出：
點擊: ??”數據”，查看數據階段，不再更新大氣壓力數據
點擊：“下載列表”
提示下載成功，此時存儲為Excel文件，存儲在電腦桌面上的“下載”文件夾內。
本產品突破性地運用高速比例閥技術，構建起無需外部氣源的獨立氣體壓力控制體系。通過高速比例閥對氣體流量的精確調節，實現壓力的穩定輸出與精準調控，解決了傳統設備依賴外部氣源的局限性，極大提升了使用場景的靈活性與便捷性。
產品內置高精度壓力傳感器，能夠快速、精準地感知?dú)怏w壓力的細微變化，并將其轉換為電信號實時反饋至控制系統。控制系統采用先進的 PID 算法，依據傳感器反饋的數據，對氣體壓力進行智能、動態調節，確保輸出壓力能夠迅速、穩定地達到預設值。在科研實驗、工業檢測等對氣體壓力控制要求嚴苛的領域，本產品憑借其卓越的精準度與穩定性，能夠?yàn)楦黝悮怏w壓力相關的實驗與測試工作提供可靠保障，助力實現高效、精準的壓力控制目標。
二、產品的性能和特點
10.1 寸高清觸控屏
配備 10.1 寸高分辨率觸摸屏，觸控靈敏，操作流暢。圖形化界面設計直觀清晰，實時顯示設備運行狀態、壓力數值等關鍵信息。功能模塊切換便捷，操作簡單易懂，大幅降低用戶學習成本，有效提升工作效率。?
集成式壓力接口
壓力接口選用優質材料制造，密封性與耐用性俱佳，能有效杜絕氣體泄漏問題。其規格適配常見氣體管路與設備，支持直接連接，減少轉接步驟，降低因轉接產生的壓力損失與泄漏風險，保障氣體壓力傳輸穩定可靠。
一體化緊湊設計
采用一體化設計理念，將氣源與控制器深度融合，有效節省空間，使設備結構更加緊湊。一體化設計不僅減少了部件間的連接環節，降低機械震動干擾，還簡化了操作流程，方便用戶快速上手，無論是安裝還是使用都更加便捷高效。?
高精度閉環控制
產品依托內置高精度傳感器實現閉環 PID 控制，確保壓力調節的精準性與穩定性。同時支持外接高精度傳感器作為壓力控制基準，可靈活適配各類專業氣體壓力傳感器，進一步校準壓力數據，滿足不同應用場景對高精度壓力控制的嚴格要求。
三、技術參數
測量范圍：-0.1/0～2.5/4/6MPa
電測功能(選配)：0-22mA 0-10V (0.02%)
準確度等級：0.05%FS 0.02%FS 0.01%FS
顯示方式：5位數字動態顯示
供電電源：220V AC
工作環境溫度：-10～60℃
工作環境濕度：≤80%RH
常規螺紋接口：M20*1.5 （其他螺紋訂貨說明）

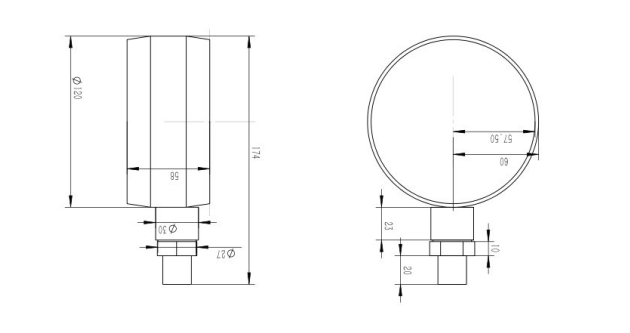

四、產品尺寸

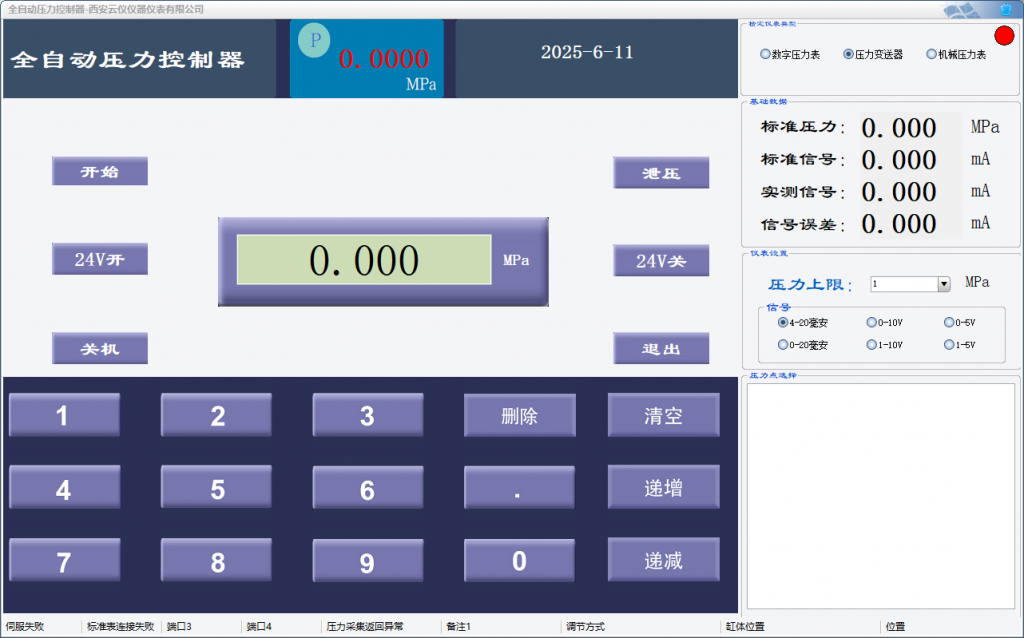

五、界面展示
發生器_05.png)
發生器_06.png)
發生器_07.png)
發生器_08.png)
發生器_09.png)
發生器_10.png)
發生器_11.png)
發生器_12.png)
發生器_13.png)
發生器_14.png)
發生器_15.png)
]]>YK-200數字壓力校驗儀采用獨有的雙屏設計，上排顯示壓力值，下排顯示電流電壓值，獨立控制更加醒目節能，數字壓力校驗儀可校準壓力表，壓力變送器，壓力開關，精密壓力表等壓力儀表。
數字壓力校驗儀參數：
壓力范圍：-0.1~0~60MPa
精度等級：0.05級 0.02級
測量電流：0-24毫安
電流精度：0.02級
測量電壓：0-12V
電壓精度：0.02級
負載電壓：24V
通斷測試：一組通斷信號
功能概述：
單位切換：8個主流壓力單位切換功能
電信號測量：電壓檔 電流檔 帶激勵電源測電壓 帶激勵電源測電流
測量對象：二線制電流信號壓力變送器 三線制電壓信號壓力變送器 開關量信號測量
24V負載：30毫安內負載 24V負載容性高，可滿足絕對大多數變送器供電需求
為了解決多量程壓力計量需頻繁更換數字表的問題，我公司特研發了臺式數字壓力表和臺式數字壓力校驗儀。臺式數字壓力表采用主機加模塊的形式，一臺主機即可接不同的壓力模塊，實現了壓力范圍的全覆蓋，經濟實用。
產品參數：
量程：-100Kpa~100Mpa 絕壓 表壓 密封表壓
精度: 0.05% 0.02%
電流測量：0-24mA 精度 0.05% 0.02% （YK-201C）
電壓測量：0-10V 精度0.05% 0.02% （YK-201C）
激勵電壓：直流24V±2% （YK-201C）
供電：外供220V
產品特點：
超大7寸觸摸屏顯示，按鍵均為觸摸屏，方便實用。
附帶峰值計量功能和壓力轉換功能。
附帶泄露測試，方便儀表測漏和測試。
可選配內置電池，無需插電即可使用方便便捷。
高精度壓力模塊，顯示可達7位
可自定義切換單位，方便特殊單位的顯示問題
自動識別不同壓力模塊，無需設置
YK-201C數字壓力校驗儀界面：
]]>
